プレート見積

全ての明細を選択

材質名

材質名選択

炭素鋼・構造用合金鋼	ステンレス鋼	アルミ合金	プリハードン鋼	焼入焼戻し鋼	高速度工具鋼	鋳鉄
LSS (JIS SS400相当) LSC (JIS S50C相当) SS400 SS400焼鈍材 SC(S50C/S55C) S48C調質材 S50C調質材 SCM440 SCM440調質材	HPM38 STAVAX STAVAX プリハードン SUS303 SUS303焼鈍材 SUS304 SUS304焼鈍材 SUS440C SUS420J2	A5052 A2017 A7075 FP52	HPM7 HPM77 PXA30 HPM-MAGIC HPM1 NAK55 NAK80 CENA1 DH2F FDAC HPMPRO GO40F	SK3 SKS3 SKD11 DC53 SLD-MAGIC ARK1 ACD37 LKD (JIS SKD11相当) HPM31 PD613 SKD61 RIGOR ASP23 VANADIS23	SKH51 HAP40	FC (FC200/FC250) FCD4(FCD400/ FCD450)

仕上

全周面取

厚さ

許容差

上限

下限

幅

許容差

上限

下限

長さ（厚さ≦幅≦長さ）

許容差

上限

下限

お客様注番お客様記事

数量

参考価格
-
出荷予定日
-
金額
-

1件目の明細内容を件

削除

明細行を削除します。よろしいですか？

削除

明細行を削除します。よろしいですか？

警告

ChromeまたはEdgeの最新バージョン以外のブラウザに対応していません。

ダイアログで開く別ウィンドウで開く

見積方法
仕上げ説明一覧
アルミ合金 4Fの板厚一覧
オプション一覧
PlateBuilderとは

炭素鋼・構造用合金鋼	ステンレス鋼	アルミ合金	プリハードン鋼	焼入焼戻し鋼	高速度工具鋼	鋳鉄
LSS(JIS SS400相当) LSC(JIS S50C相当) SS400 SS400焼鈍材 SC(S50C/S55C) S48C調質材 S50C調質材 SCM440 SCM440調質材	HPM38 STAVAX STAVAX プリハードン SUS303 SUS303焼鈍材 SUS304 SUS304焼鈍材 SUS440C SUS420J2	A5052 A2017 A7075 FP52	HPM7 HPM77 PXA30 HPM-MAGIC HPM1 NAK55 NAK80 CENA1 DH2F FDAC HPMPRO GO40F	SK3 SKS3 SKD11 DC53 SLD-MAGIC ARK1 ACD37 LKD(JIS SKD11相当) HPM31 PD613 SKD61 RIGOR ASP23 VANADIS23	SKH51 HAP40	FC(FC200/FC250) FCD4(FCD400/FCD450)

仕上げ	説明	対象材質
6F（MF）	6面フライス仕上げ品です	炭素鋼	SS400 , SS400（焼鈍材） , LSS , SC(S50C/S55C), LSC , SCM440
		プリハードン鋼	HPM7 , PX5 , PXA30 , HPM-MAGIC , HPM1, NAK55 , NAK80 , CENA1 , DH2F , FDAC , HPMPRO
		ステンレス鋼	HPM38 , STAVAX , STAVAX プリハードン, SUS303 , SUS303（焼鈍材） , SUS304 , 　SUS304（焼鈍材） , SUS440C
		アルミ合金	A5052 , A2017 , A7075
		焼入焼戻し鋼	SK3 , SKS3 , SKD11 , LKD , SLD-MAGIC , ARK1, ACD37,HPM31 , PD613 , SKD61 , RIGOR , ASP23, VANADIS23 , DC53
		高速度工具鋼鋼	SKH51
高精度6F（HF）	高精度6面フライス仕上げ品です	炭素鋼	SS400 , SC(S50C/S55C)
		プリハードン鋼	HPM7 , PX5 , PXA30 , HPM-MAGIC , HPM1, NAK55 , NAK80 , CENA1 , DH2F , FDAC
		ステンレス鋼	HPM38 , STAVAX , STAVAX プリハードン,
		焼入焼戻し鋼	SK3 , SKS3 , SKD11 , SLD-MAGIC , ARK1, HPM31 , PD613 , SKD61
6F2RG（PP）	上下面ロータリ研削、4側面フライス仕上げ品です	SS400 , SC(S50C/S55C) , SK3 , SKS3 , SKD11 , ARK1 , ACD37 , HPM1
6F2RG（PP）	上下面ロータリ研削、4側面フライス仕上げ品です	上記以外の材質
6G（HG）	6面高精度研削仕上げ品です	炭素鋼	SS400 , SC(S50C/S55C)
		プリハードン鋼	HPM7 , PX5 , PXA30 , HPM-MAGIC , HPM1, NAK55 , NAK80 , CENA1 , DH2F , FDAC
		ステンレス鋼	HPM38 , STAVAX , STAVAX プリハードン,
		焼入焼戻し鋼	SK3 , SKS3 , SKD11 , SLD-MAGIC , ARK1, HPM31 , PD613 , SKD61
6SG	6面サーフェス研削仕上げ品です。	炭素鋼	SS400 , SC(S50C/S55C)
		プリハードン鋼	HPM7 , PX5 , PXA30 , HPM-MAGIC , HPM1, NAK55 , NAK80 , CENA1 , DH2F , FDAC
		ステンレス鋼	HPM38 , STAVAX , STAVAX プリハードン,
		焼入焼戻し鋼	SK3 , SKS3 , SKD11 , SLD-MAGIC , ARK1, HPM31 , PD613 , SKD61
		高速度工具鋼鋼	SKH51
4F精級	4側面フライス仕上げ品です。上下面は素材肌（冷間圧延）となります。	A5052
4F並級	4側面フライス仕上げ品です。上下面は素材肌（冷間圧延）となります。	A5052 , A2017

板厚許容差：並級
指示記号：A5052 <R>
厚さ（Ｔ）mm	Tの許容差
3	±0.15
4	±0.18
5	±0.18
6	±0.2
7	±0.2
8	±0.3
9	±0.3
10	±0.3
12	±0.4
15	±0.4
16	±0.4
18	±0.4
20	±0.5
22	±0.5
25	±0.5
30	±0.6
35	±0.6
40	±0.6
45	±0.6
50	±0.75
55	±0.75
60	±0.75
65	±0.75
70	±1.0
75	±1.0
80	±1.0
85	±1.0
90	±1.0
95	±1.0
100	±1.0

板厚許容差：精級
指示記号：A5052<H>
厚さ（Ｔ）mm	Tの許容差
ー	ー
4	±0.04
5	±0.04
6	±0.04
ー	ー
8	±0.05
ー	ー
10	±0.05
12	±0.05
15	±0.08
16	±0.1
18	±0.1
20	±0.1
22	±0.1
25	±0.12
30	±0.15

板厚許容差：並級
指示記号：A2017<R>
厚さ（Ｔ）mm	Tの許容差
3	±0.15
4	±0.35
5	±0.35
6	±0.45
ー	ー
8	±0.5
ー	ー
10	±0.6
12	±0.7
15	±0.7
ー	ー
18	±0.8
20	±0.8
22	±0.9
25	±0.9
30	±1.0
35	±1.0
40	±1.1
45	±1.3
50	±1.3
55	±1.5
60	±1.9
65	±1.9
70	±1.9
75	±2.0
80	±2.0

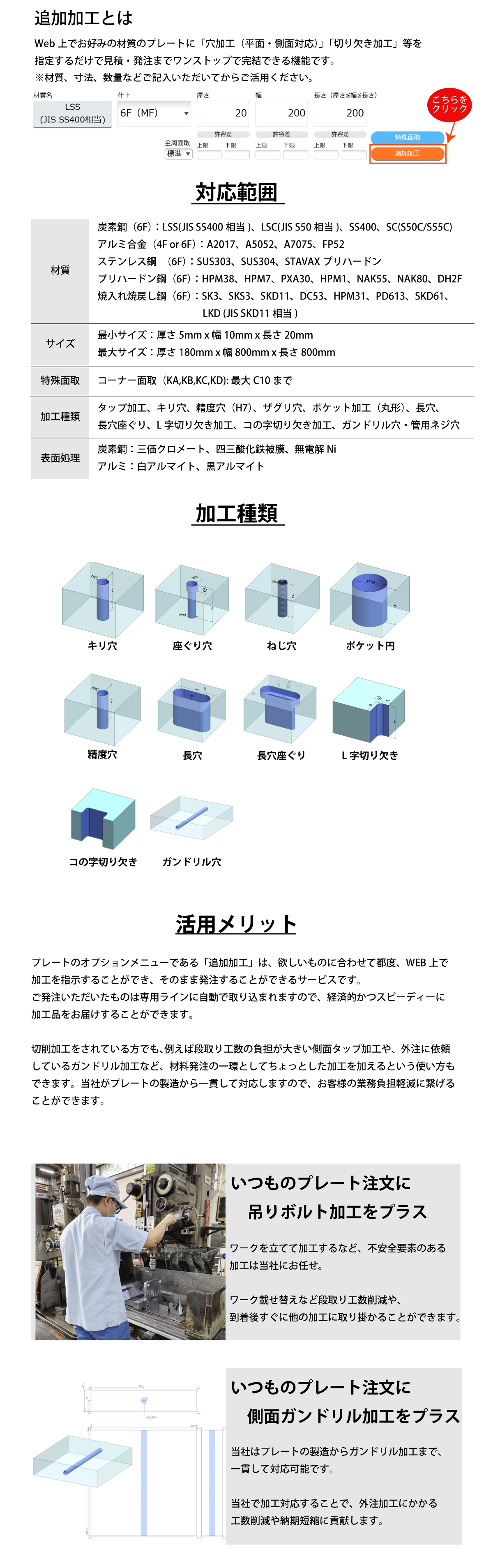

特殊面取		全材質において、コーナーカットをはじめ、追加工を承っております。図面での指示は一切不要！画面上の立体図から稜ごとに簡単に指定できます。一部材質限定で特殊面取の追加工が無料！
平面研削		図面での指示は一切不要！画面上の立体図から面ごとに簡単に指定できます。両面だけではなく、片面のみの研削も指示できます。自社独自の加工で高精度を実現！ ⇒精度規格はこちら
水穴・油穴・ヒータ穴		水穴・油穴・カートリッジヒータ挿入穴などの温調用深穴を専用機、専用工具を用いて加工します。
ポケット穴		キャビティ・コアなどの入れ子用穴を、１ｍｍ程度の仕上げ代を残し荒加工します。
アイボルト用ねじ穴		アイボルトや部品取付けなどのねじ穴をプレートの側面（外周）に加工します。
ねじ穴（平面）		部品取付けなどのねじ穴をプレートの平面に加工します。
キリ穴（平面）		ボルトや部品などの逃がし穴をプレートの平面に加工します。

プレート見積 ⑤platebuilderとは
